鎳鋅 抑制 EMI 用 鐵氧體磁心

(Ni-Zn EMI Suppression Ferrite Cores)

片狀鐵心



鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心)

片狀鐵心



片狀鐵心(FP系列)為薄片狀抑制電磁干擾用 EMI 鐵氧體磁芯 Ferrite Core，貼在微處理器上時可抑制由微處理器產生的電磁干擾，貼在兩個微處理器間可預防共振及抑制耦合現象，貼在 FFC (軟性扁平排線)或 FPC (軟性印刷電路板)上時，可抑制電子設備上經由纜線傳輸的電磁波雜訊，應用在 NFC 電子錢包(近場通訊)上時，可避免手機電池對讀取距離的影響，貼在無線充電器上的線圈時，可限制發射端及接收端的磁場方向，避免對其他設備產生影響。







PDF版本資料 :





應用 :

• NFC電子錢包(近場通訊)

• 無線充電器
• 抑制由微處理器產生的電磁干擾
• 預防兩個微處理器間的共振及抑制耦合現象

• 抑制從扁平線傳輸的高頻雜訊以符合FCC、VDE、VCCI及台灣磁檢的要求

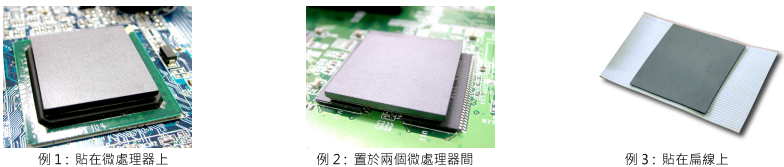

              鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心) 應用範例

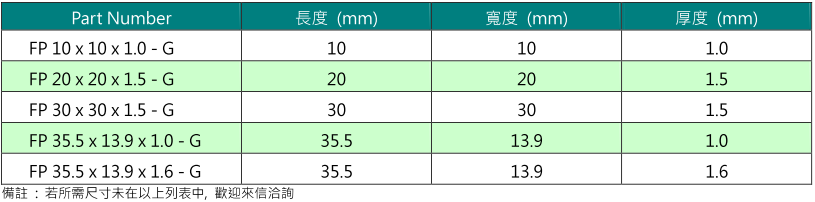

尺寸 :

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心)

　

　

　

　

　

　

　

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心) 尺寸





濾波效果測試 :

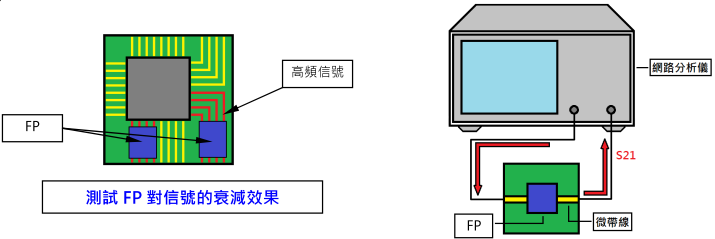

 鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心) 濾波效果測試方式

　

　

　

　

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心) 濾波效果測試結果

　

　

　

　

　

　

　

* 以上測值僅供參考，非規格值





磁屏蔽/去耦效果測試 :

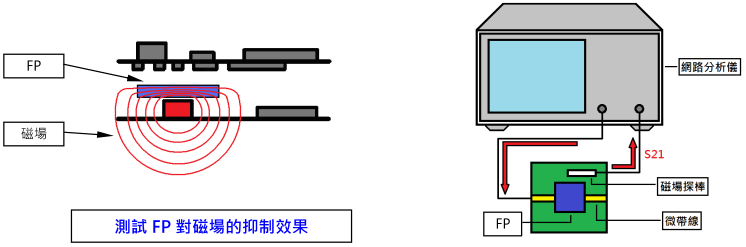

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心) 磁屏蔽/去耦效果測試方式

　

　

　

　

　

　

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores (片狀鐵心) 磁屏蔽/去耦效果測試結果

　

　

　

　

　

　

　

　

* 以上測值僅供參考，非規格值
