電波吸收材 EMI / RFI / Microwave Absorber

軟性電波吸收材 (FAM) - (1) 基本資料

(1) 基本資料       (2) EMI / RFI 應用       (3) RFID / NFC 應用       (4) 各項測試





PDF版本資料 :





特性 :

· 有效抑制電磁波干擾, 頻寬從1MHz - 18GHz

· 改變磁通量路徑以避免干擾其他元件

· 減低當磁通量接近金屬時產生的渦電流

· 超薄且容易彎曲,方便置於不同位置

· 可配合UL等級的不導電雙面膠使用

· 有效預防共振及抑制耦合現象

· 高表面阻抗值 (106 ohms)

· 使用方便快速

· 方便裁切各種尺寸

用途 :

· RFID (無線射頻辨識系統) / 電子鎖

· 電子錢包NFC (近場通訊)

· 無線充電器 (WPC / Qi)

· 電腦 (筆電 / 桌機 / 平板) 及周邊

· 數位產品

· 行動電話 / 智慧型手機 / 平板手機

· 無線設備

· 隔離箱 / 電波暗箱







可提供片狀及管狀 :

    電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 可提供片狀及管狀







管狀尺寸列表 :

品名

FT0302

FT0504

FT0705

FT0906

FT1107

FT1309

FT1510

外徑(mm)

3.0

5.0

7.0

9.0

11.0

13.0

15.0

內徑(mm)

2.0

4.0

5.0

6.0

7.0

9.0

10.0





品名列表 :

特性

單位

FAM1

FAM3

FAM7

操作溫度

oC

-40 ~ +85

-30 ~ +120

適用頻率

GHz

1MHz ~ 18GHz

1MHz ~ 3GHz

導磁率 (µ’@1MHz)

-

25

50

140

材料

-

磁性粉 + 橡膠

燒結型鐵氧體薄片

(Ferrite Sheet)

厚度

mm

0.12 ~ 2.50

0.25 / 0.50 / 0.75

0.12 / 0.22

最大尺寸

mm

600 x 400

130 x 130

表面電阻

ohm

106

109

密度

g/cm3

3.6

4.8

3.8

RoHS 2.0 對應

-

2011/65/EU

2011/65/EU

鹵素

-



特性

單位

FAM6

FAM6B

FAM9

操作溫度

oC

-40 ~ +155

-30 ~ +120

適用頻率

GHz

1MHz ~ 9GHz

1MHz ~ 3GHz

導磁率 (µ’@1MHz)

-

170

250

600

材料

-

磁性粉 + 橡膠

燒結型鐵氧體薄片

(Ferrite Sheet)

厚度

mm

0.05 ~ 0.50

0.22

最大尺寸

mm

210x297 (A4 size)

130 x 130

表面電阻

ohm

106

109

密度

g/cm3

3.8

3.8

RoHS 2.0 對應

-

2011/65/EU

2011/65/EU

鹵素

-



* FAM1 / FAM3 / FAM6 的特性資料皆不含雙面膠及離型紙

* FAM7 / FAM9 的特性資料 為PET+燒結型鐵氧體薄片(Ferrite Sheet)+雙面膠的數據(不含離型紙)

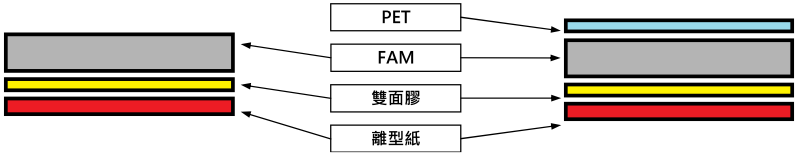

FAM 1/3/6 結構 :

(橡膠型吸波材)

               FAM 7/9 結構 :

(燒結型鐵氧體薄片 Ferrite Sheet)

電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 橡膠型吸波材, 燒結型鐵氧體薄片 結構

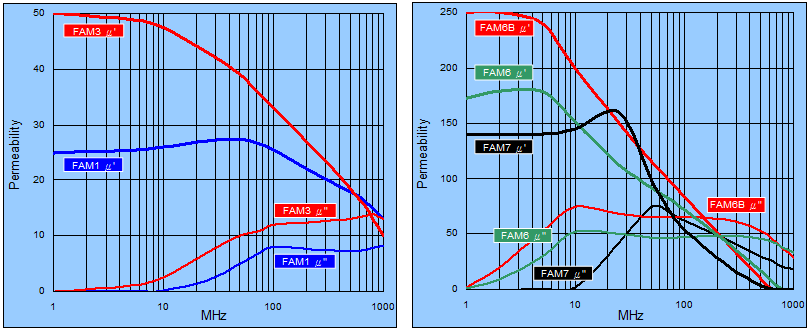

導磁率 ( µ = µ’ – j µ’’ ) :

電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 導磁率 ( µ = µ’ – j µ’’ )

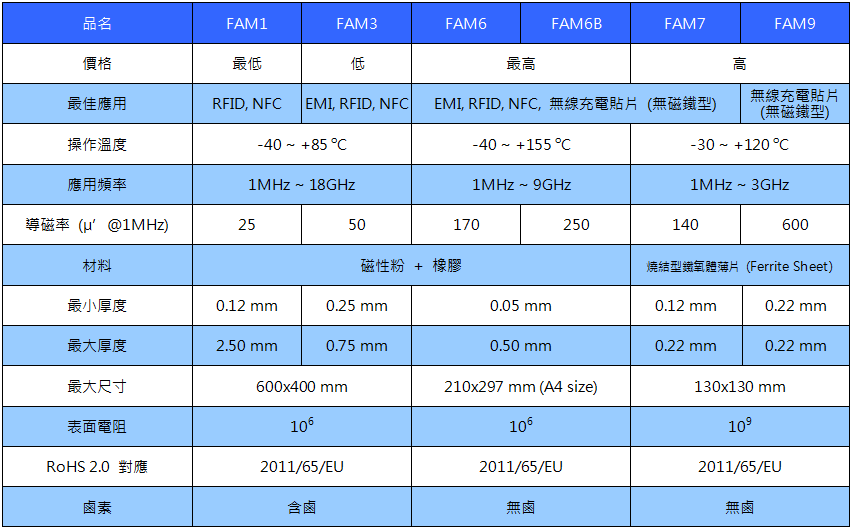

如何選擇FAM :



電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 如何選擇FAM

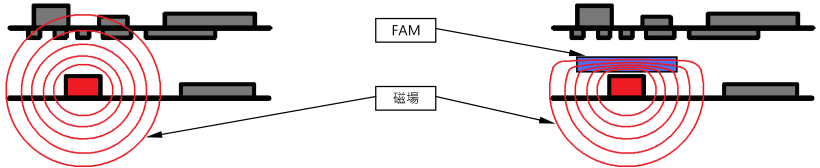

效果圖示 磁屏蔽 :

電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 效果圖示 – 磁屏蔽

FAM可改變磁通量路徑以避免磁通量影響其他元件

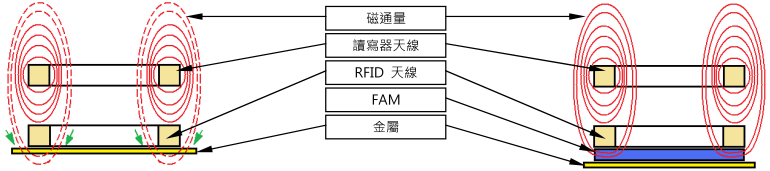

效果圖示 - RFID/NFC 貼上金屬 :

電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 效果圖示–RFID/NFC 貼上金屬

磁通量會在金屬表面產生渦電流,渦電流會產生反向磁通量以抵銷正向磁通量,而使RFID系統無法正常通訊。在將FAM貼在RFID天線及金屬間後,通訊可恢復正常。

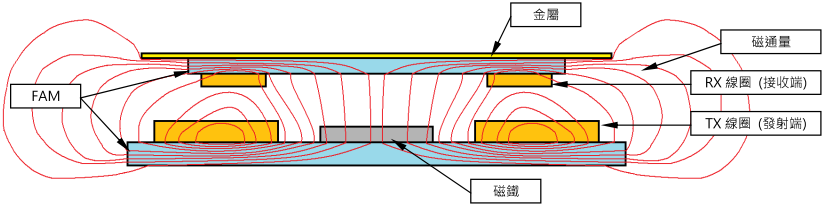

效果圖示 無線充電器 :

電波吸收材 EMI / RFI Absorber (軟性電波吸收材) 效果圖示–無線充電器

FAM可用在無線充電器,以避免當RX線圈貼在金屬時產生的渦電流影響,並可改變TX線圈、RX線圈及磁鐵間的磁通量路徑。

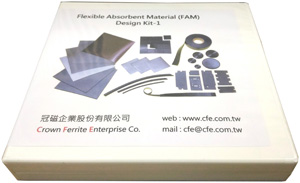

Design Kit :

*  各品名 1 pcs (100x100mm)



Kit-1 Kit-2 Kit-3 Kit-4
厚度0.05 ~ 0.33 mm 高導磁率 &
厚度 < 0.22 mm
厚度0.25 ~ 0.50 mm FAM1 系列
FAM1-0.12 FAM5A-0.05 FAM1-0.25 FAM1-0.12
FAM1-0.20 FAM5A-0.10 FAM1-0.33 FAM1-0.20
FAM1-0.25 FAM5A-0.20 FAM1-0.50 FAM1-0.25
FAM1-0.33 FAM5B-0.05 FAM3-0.25 FAM1-0.33
FAM3-0.25 FAM5B-0.10 FAM3-0.50 FAM1-0.50
FAM6-0.05 FAM5B-0.20 FAM5A-0.30 FAM1-0.60
FAM6-0.10 FAM6-0.05 FAM5A-0.50 FAM1-1.0
FAM6-0.20 FAM6-0.10 FAM5B-0.30 FAM1-1.5
FAM6-0.30 FAM6-0.20 FAM5B-0.50 FAM1-2.0
FAM7-0.08 FAM7-0.08 FAM6-0.30 FAM1-2.5
FAM7-0.12 FAM7-0.12 FAM6-0.50
FAM7-0.22 FAM7-0.22
