鎳鋅 抑制 EMI 用 鐵氧體磁心

Ni-Zn EMI Suppression Ferrite Cores

D-Sub 連接器鐵心





鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores D-Sub 連接器鐵心

連接器鐵心



FH系列常用於D-Sub (資料傳輸裝置的連接器),用以抑制經過連接器的電磁波 高頻雜訊 EMI,此系列有 9、15、25、37 孔及其他設計,可讓此鐵氧體磁芯  Ferrite Core 輕易地插入 D-Sub 連接器。







PDF版本資料 :

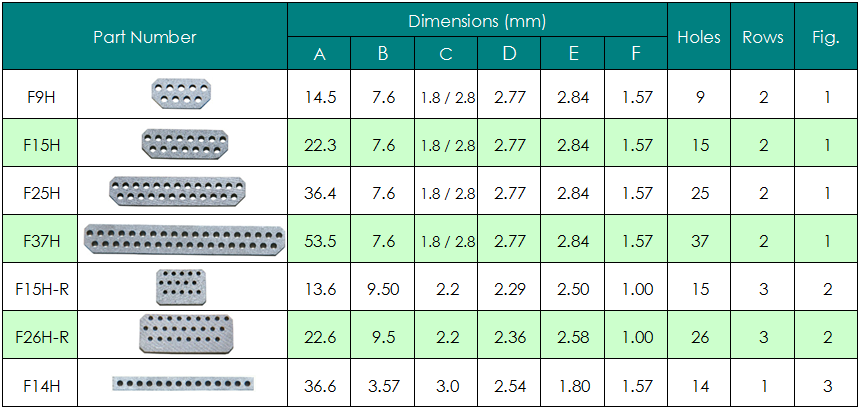

鐵心尺寸列表 :

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores D-Sub 連接器鐵心 鐵心尺寸列表





鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores D-Sub 連接器鐵心

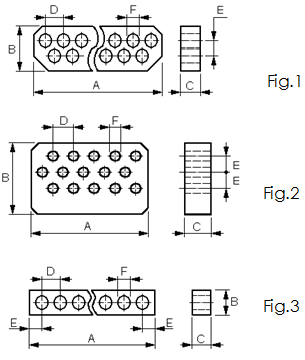

鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores D-Sub 連接器鐵心 圖示

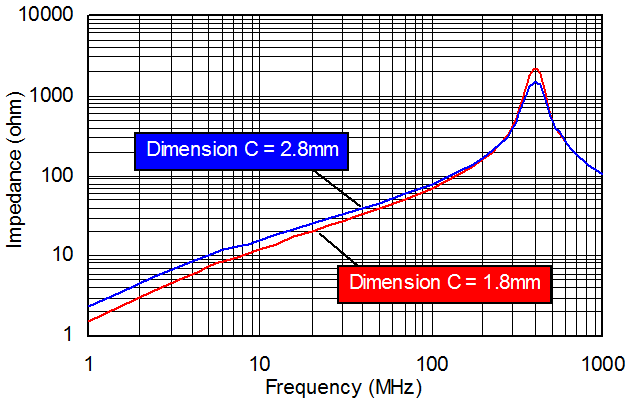

阻抗 - 頻率 曲線 :



鎳鋅 抑制EMI用 鐵氧體磁心 Ni-Zn EMI Suppression Ferrite Cores D-Sub 連接器鐵心 阻抗 - 頻率 曲線



備註 : 1. 以上測試條件為直徑0.4mm / 10cm 的漆包線穿過鐵心測出的阻抗值,僅供比較參考用。

 2. 實際應用時,因為線的長度和直徑與測試線不相同,得到的阻抗值也會不同。
