冠磁企業 - 雙層電波吸收磚 (FAT-DL)

電波吸收材 EMI / RFI Absorber (雙層電波吸收磚)

雙層電波吸收磚

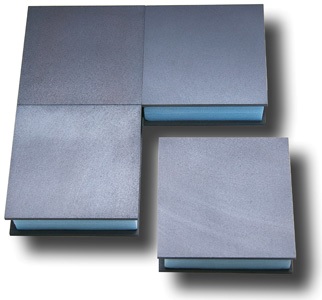

雙層電波吸收磚 (FAT-DL)在30MHz - 2GHz間有良好的電磁波吸收特性，是特別設計給適合小型電波暗室使用的吸波磚，由兩片100 x 100 x 3mm燒結鐵心中間加一個 21mm 距離的間隙所組成，可用黏膠直接黏貼於牆面上。由於特殊的雙層設計，即使是用在小型電波暗室，此產品還是可提供比使用單層電波吸收磚時還要寬的使用頻率，可達到小空間但特性好的要求。

PDF版本資料 :

特點 :

· 電磁波吸收材料
· 適用 30MHz - 2GHz
· 施工期短
· 使用年限長
· 用於小型電波暗室特性佳
· 低頻性佳

應用 :

· EMC 電波暗室

　電波吸收材 EMI / RFI Absorber (雙層電波吸收磚)

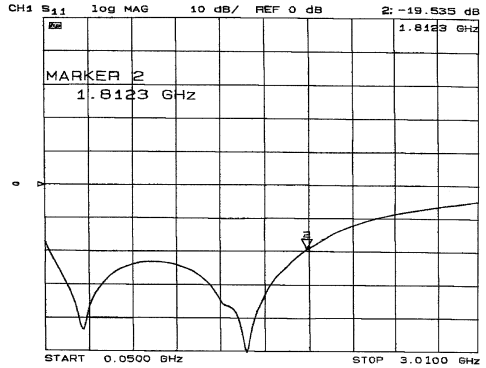

Reflective Attenuation - Frequency :

電波吸收材 EMI / RFI Absorber (雙層電波吸收磚) Reflective Attenuation - Frequency

4.5x2.4x2.4m Chamber (with FAT-DL) compared with 10m Open Site :

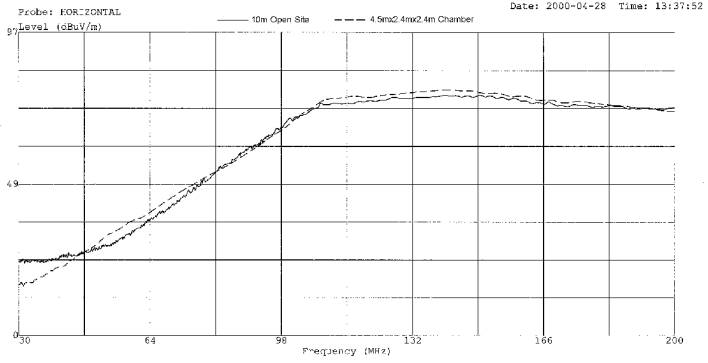

Horizontal (30MHz – 200MHz)

電波吸收材 EMI / RFI Absorber (雙層電波吸收磚) 4.5x2.4x2.4m Chamber (with FAT-DL) compared with 10m Open Site

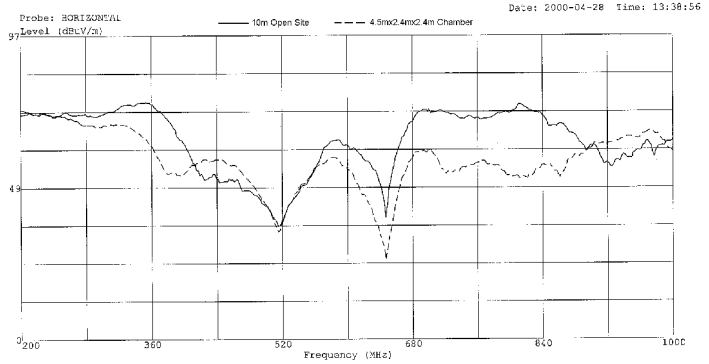

Horizontal (200MHz – 1000MHz)

電波吸收材 EMI / RFI Absorber (雙層電波吸收磚) 4.5x2.4x2.4m Chamber (with FAT-DL) compared with 10m Open Site

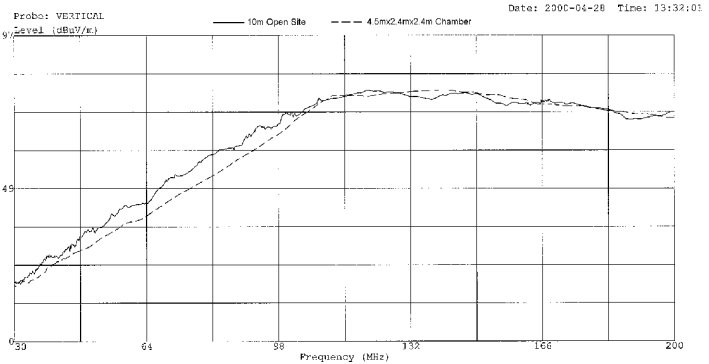

Vertical (30MHz – 200MHz)

電波吸收材 EMI / RFI Absorber (雙層電波吸收磚) 4.5x2.4x2.4m Chamber (with FAT-DL) compared with 10m Open Site

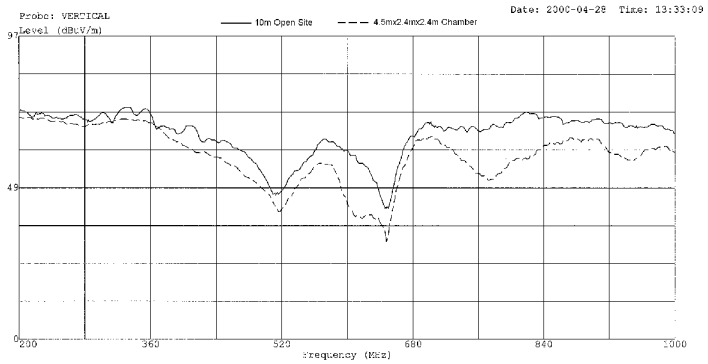

Vertical (200MHz – 1000MHz)

電波吸收材 EMI / RFI Absorber (雙層電波吸收磚) 4.5x2.4x2.4m Chamber (with FAT-DL) compared with 10m Open Site
