手機版

English



電波吸收材 EMI / RFI / Microwave Absorber

吸波塑膠粒 (APG)





電波吸收材 EMI / RFI Absorber (吸波塑膠粒)

吸波塑膠粒



吸波塑膠粒(APG) 為含有高比例吸波材的塑膠粒,適用於射出件,可設計成複雜的形狀,可有效解決EMI問題。使用頻寬可達18GHz,本公司除提供吸波塑膠粒外,亦可提供射出成型代工產品。







 PDF版本資料 :





特點 :

· 含有吸波材的塑膠粒
· 適用射出件
· 可設計成複雜的形狀
· 厚度越厚吸波效果越佳
· 使用頻寬大 (最高可達 18GHz)

· 非遮蔽材,導電性低
· 作為產品機殼時內外面皆有吸波效果
· 可回收再使用,符合環保概念
· 符合 RoHS 2.0 指令

   電波吸收材 EMI / RFI Absorber (吸波塑膠粒)

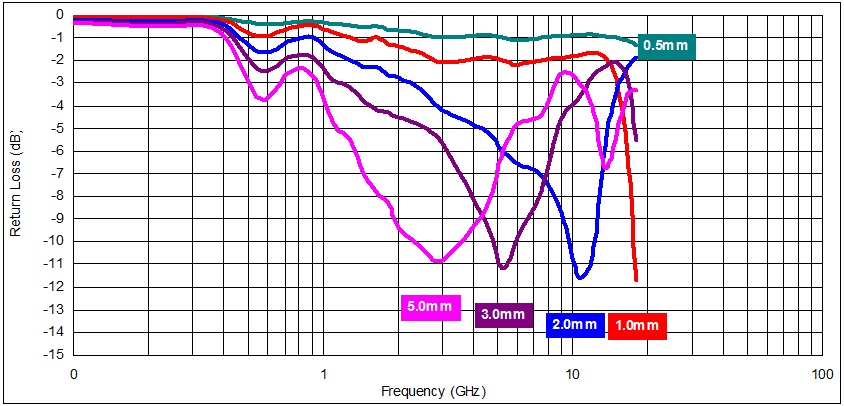

參考成型厚度及特性 :

電波吸收材 EMI / RFI Absorber (吸波塑膠粒) 參考成型厚度及特性





特性 :

特性

試驗方法

單位

APG-PP

抗張強度

ASTM D638

Kg/cm2

180

抗張模數

ASTM D638

Kg/cm2

41,000

伸長率

ASTM D638

%

1.1

抗折強度

ASTM D790

Kg/cm2

400

抗折模數

ASTM D790

Kg/cm2

40,000

衝擊強度

ASTM D256

Kg-cm/cm

6.8

熱變形溫度

ASTM D648 (66PSI)

oC

120

流動指數

ASTM D1238 (230oC/2.16Kg)

g/10min

13.0

縮水率

ASTM D955

cm/cm

1.0

比重

ASTM D792

g/cm3

2.5

表面電阻

ASTM D257

ohm

105

RoHS 2.0對應

-

-

2011/65/EU





建議加工條件 :

· 乾燥條件 : 80 - 100oC  2-3小時

· 生產條件 :

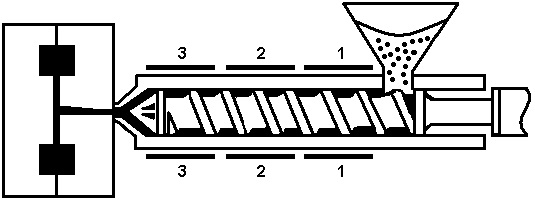

      電波吸收材 EMI / RFI Absorber (吸波塑膠粒) 建議加工條件



模具溫度

套筒溫度3

套筒溫度2

套筒溫度1

30 - 70 oC

190 - 230 oC

190 - 230 oC

180 - 220 oC





Copyright 1999-2019 Crown Ferrite Enterprise Co.     www.cfe.com.tw       cfe@cfe.com.tw
