無線電源充電器用元件 ( TX / RX )





WPC (Wireless Power Consortium) / Qi 相容的無線電源充電器用元件,利用近場磁場感應原理,以非接觸式的方式將約5W的電力, 由電源發射端 (充電器主機) 傳輸到電源接收端 (行動裝置)。



該元件以線圈、隔離材料、磁鐵組成。線圈用於磁電轉換。隔離材料用於改變磁通量路徑,以避免線圈及磁鐵的磁通量耦合到其他元件而產生EMI問題,並減少接收端線圈貼近行動裝置電池(金屬)時產生渦電流而發熱,且造成電源轉換效率降低。磁鐵用於行動裝置貼近充電器主機時的定位 (WPC design A1/A5/A9)。







電源發射端 (TX)

TX11S





 L : 6.1uH +- 10%        DCR : 20 mΩ ref

 size : (53.0+-1.0) x (53.0+-1.0) x (3.8max) mm

 (WPC V1.1 design A11 : 5V / 110-205KHz)





TX11C





 L : 6.0uH +- 10%        DCR : 20 mΩ ref

 size : (52.5+-1.0) x (52.5+-1.0) x (3.8max) mm

 (WPC V1.1 design A11 : 5V / 110-205KHz)





TX模組

  • dimension : 4.2 x 3.5 cm

  • Signal demodulation

  • Status Indicator : Standby, Charging,  Charging

      complete, Receiver Error, Transmitter Error

  • Auto detecting the object

  • Over current, Over voltage, Over temperature

      Protection

  • DC 5V System Support Qi A11/A5 design

  • Auto decode communication packet from receiver

  • Intelligent Control of the Power Transfer

  • 5W Power transfer

  • WPC1.1 Compliant

TX IC





 IC dimension : 8.8 x 4.0 mm (24 pins)

 (include TX module circuit design)









電源接收端 (RX)

RXS





 L : 10.8uH +- 10%        DCR : 200 mΩ ref

 size : (48.0+-0.4) x (32.0+-0.3) x (1.1max) mm





RX模組



  • dimension : 3.1 x 1.8 cm

  • WPC v1.1 Compliant Communication

     description Control

  • Active adjust rectifier voltage to fit loading change

  • Supports up to 2.5W(5v/500mA) power output

  • Supports 16-V Maximum Input



RX IC





 IC dimension : 5.0 x 4.0 mm (8 pins)

 (include RX module circuit design)

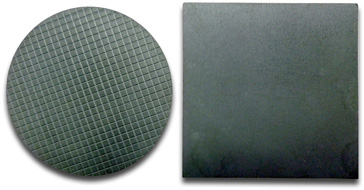

隔離材料 Ferrite Sheet

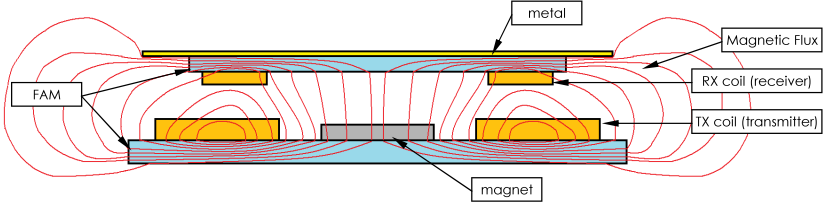

隔離材料效果圖示

若僅需隔離材料,歡迎來信洽詢,可提供不同的厚度或尺寸
